Bộ Căng Cơ Khí TCL: Chìa khóa ổn định cho máy quấn dây

Trong lĩnh vực sản xuất điện tử chính xác, kiểm soát độ căng dây tráng men là yếu tố then chốt quyết định chất lượng và hiệu suất của cuộn dây thành phẩm. Bài viết này tập trung giới thiệu về dòng Bộ Căng Cơ Khí TCL của Trophy, một giải pháp sử dụng cấu trúc cơ khí tinh vi để đảm bảo quá trình quấn dây diễn ra ổn định và nhất quán.

1. Tổng quan về bộ căng cơ khí TCL

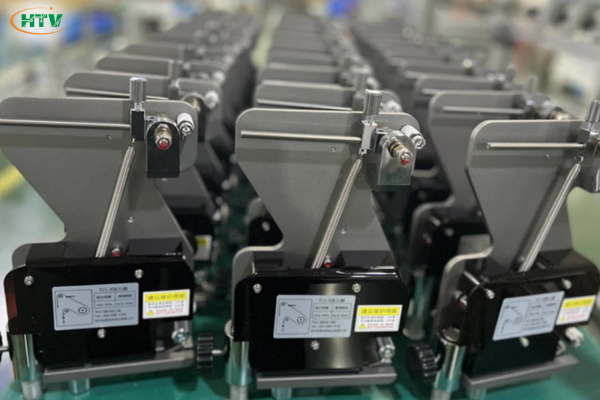

Bộ căng cơ khí TCL

Bộ căng cơ khí TCL là một cơ cấu không thể thiếu trên máy quấn dây, có nhiệm vụ tạo ra lực căng có thể điều chỉnh được cho dây tráng men. Việc duy trì lực căng phù hợp sẽ giúp cuộn dây được quấn một cách chặt chẽ, đầy đặn và đồng nhất, từ đó đảm bảo các thông số kỹ thuật đầu ra của cuộn dây luôn ổn định.

Nguyên lý hoạt động cốt lõi của bộ căng cơ khí TCL

Nguyên lý hoạt động của bộ căng cơ khí dựa trên hiệu ứng giảm chấn ma sát.

- Khi một đĩa kim loại tiếp xúc và chuyển động tương đối với vật liệu có bề mặt nhám (như vải giảm chấn), lực ma sát sẽ sinh ra lực giảm chấn.

- Lực ma sát này tỉ lệ thuận tuyến tính với áp suất pháp tuyến tác dụng lên đĩa kim loại.

- Bằng cách điều chỉnh áp suất (thường thông qua lò xo, vít hoặc thiết bị khí nén) tác dụng lên đĩa, chúng ta có thể kiểm soát chính xác độ lớn của lực ma sát, từ đó điều chỉnh lực căng dây đầu ra một cách linh hoạt để đáp ứng các yêu cầu quấn dây khác nhau.

2. Các dòng sản phẩm và thông số kỹ thuật

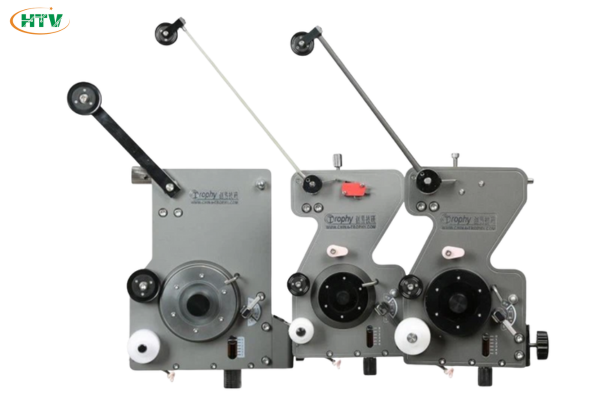

Dòng sản phẩm TCL

Dưới đây là các mẫu sản phẩm tiêu biểu thuộc dòng TCL với phạm vi điều chỉnh lực căng khác nhau:

Lưu ý: Các thông số trên có thể được công ty điều chỉnh mà không cần báo trước. Vui lòng liên hệ để được tư vấn lựa chọn mẫu phù hợp, đặc biệt đối với dây tráng men có lớp sáp hoặc dây tự xoắn/tự hòa tan.

>>>Xem thêm các dòng bộ căng khác của Trophy

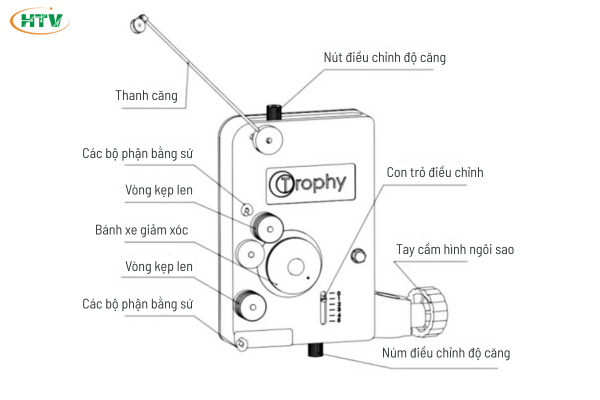

Sơ đồ cấu tạo các bộ phận của bộ căng cơ khí TCL

3. Quy trình điều chỉnh độ căng cơ bản

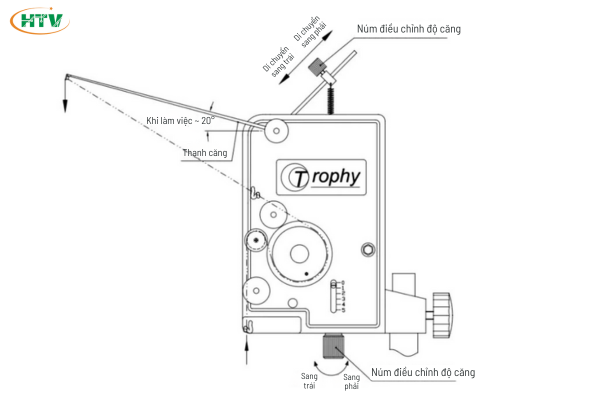

05 bước điều chỉnh độ căng

Để đảm bảo hiệu suất tối ưu, việc điều chỉnh bộ căng cần tuân thủ các bước sau:

- Đấu dây: Luồn dây tráng men qua bộ căng theo đúng sơ đồ đấu dây được in trên nhãn sản phẩm.

- Điều chỉnh lực cản: Xoay hai núm ở mặt sau để điều chỉnh lực căng của vòng len. Đối với lực căng yêu cầu dưới 5g, vòng len phải được thả lỏng tối đa để chỉ tạo ra lực cản nhỏ nhất.

- Thiết lập độ căng chính xác: Thực hiện điều chỉnh lặp lại trên núm điều chỉnh độ căng và núm điều chỉnh độ căng tinh chỉnh cho đến khi lực căng đầu ra đo được đáp ứng yêu cầu của người dùng. Đồng thời, kiểm tra để đảm bảo góc làm việc của thanh căng nằm trong phạm vi thích hợp (tham khảo sơ đồ vận hành).

4. Ưu điểm nổi bật của bộ căng cơ khí TCL

- Cấu trúc đơn giản và đáng tin cậy: Với ít linh kiện điện tử, bộ căng cơ khí hoạt động ổn định trong môi trường công nghiệp khắc nghiệt (nhiệt độ/độ ẩm cao, nhiều bụi), giảm thiểu sự cố và chi phí bảo trì.

- Hiệu quả chi phí cao: Chi phí sản xuất và giá mua thấp hơn đáng kể so với hệ thống điện tử, phù hợp với các doanh nghiệp có ngân sách hạn chế.

- Điều chỉnh phản hồi tức thì: Sự thay đổi áp lực tạo ra lực ma sát thay đổi ngay lập tức, cho phép phản ứng nhanh với nhu cầu điều chỉnh lực căng trong các quy trình sản xuất liên tục.

- Kiểm soát lực chính xác: Nhờ mối quan hệ tuyến tính giữa ma sát và áp suất, thiết bị có thể đạt được độ chính xác cao, đáp ứng các yêu cầu của linh kiện điện tử tinh vi.

- Tính ứng dụng rộng rãi: Có thể điều chỉnh linh hoạt cho nhiều đường kính và vật liệu dây khác nhau (từ dây siêu mảnh đến cáp dày) bằng cách thay thế vải giảm chấn và điều chỉnh phạm vi áp suất.

>>>Tìm hiểu thêm các sản phẩm đầu kim luồn dây (nozzle)

5. Các lĩnh vực ứng dụng điển hình

Bộ căng cơ khí là thành phần cốt lõi trong nhiều ngành công nghiệp đòi hỏi chất lượng quấn dây nghiêm ngặt:

- Sản xuất điện tử: Quấn cuộn dây stato động cơ, cuộn dây biến áp với độ chính xác cao.

- Ngành công nghiệp ô tô: Sản xuất dây dẫn điện và cảm biến ô tô, hỗ trợ quấn dây tráng men siêu mịn (0,02mm).

- Ngành năng lượng mới: Hàn tab pin Lithium, sản xuất mô-đun quang điện, đảm bảo độ đồng nhất và tuổi thọ.

- Ngành công nghiệp dệt may: Kiểm soát độ căng cho vật liệu nhạy cảm (lụa, sợi carbon) và thiết bị may công nghiệp.

- Bao bì bán dẫn: Hàn dây vàng chip bán dẫn (phạm vi lực căng cực nhỏ 0,5g-10g), cắt wafer với độ biến thiên lực căng cực thấp (< ±1%).

- Hàng không vũ trụ: Sản xuất cáp đặc biệt và gia công vật liệu composite (sợi aramid) yêu cầu khả năng chịu nhiệt độ và độ bền cao.

6. Đơn vị cung cấp bộ căng cơ khí TCL chính hãng của Trophy

HTV Việt Nam tự hào là Đại lý phân phối độc quyền các sản phẩm chính hãng của Trophy tại thị trường Việt Nam. Chúng tôi chuyên cung cấp Bộ căng cơ khí TCL và các phụ kiện chính hãng khác cho máy quấn dây đồng. Với độ hoàn thiện tinh xảo và chất lượng vượt trội, sản phẩm của chúng tôi không chỉ đảm bảo hiệu suất tối đa mà còn mang lại sự ổn định và độ tin cậy tuyệt đối cho mọi tác vụ sản xuất.
