Chân Pin ICT-FCT - Chân pin kiểm tra bo mạch điện tử

Đăng bởi Công ty CP Công Nghiệp và Thương Mại HTV Việt Nam HTV Việt Nam vào lúc 20/06/2024

Trong nhiều ngành công nghiệp, đặc biệt là trong lĩnh vực sản xuất, việc kiểm tra ICT (In-Circuit Test) đóng vai trò then chốt trong việc đảm bảo chất lượng bo mạch điện tử (PCB) và giảm thiểu tỷ lệ lỗi.

Kiểm tra trong mạch (ICT) bao gồm việc đo tất cả các bộ phận riêng lẻ của một cụm lắp ráp. Các thành phần bị lỗi được phát hiện và có thể được thay thế nếu cần thiết.

Kiểm tra chức năng (FCT) kiểm tra chức năng lắp ráp 100% như dự định. Môi trường thử nghiệm mô phỏng lĩnh vực ứng dụng dự định và hoạt động điện của tổ hợp được thử nghiệm.

Việc lựa chọn loại ICT/FCT Test Probe phù hợp là yếu tố quan trọng ảnh hưởng trực tiếp đến độ chính xác và hiệu quả của quá trình kiểm tra.

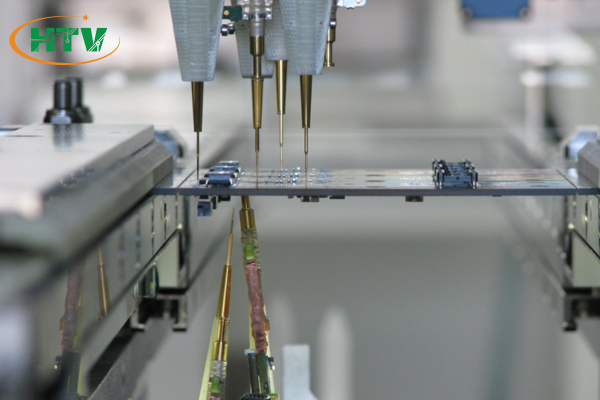

Kiểm tra PCB

1. Chân Pin kiểm tra ICT-FCT là gì?

Chân pin ICT-FCT, hay còn gọi là đầu pin ICT/FCT, là những đầu nối chuyên dụng được sử dụng để kết nối bo mạch điện tử với thiết bị kiểm tra In-Circuit Test (ICT) hoặc Functional Circuit Test (FCT).

Các đầu pin này đóng vai trò chủ chốt trong quá trình kiểm tra và xác minh chức năng của bo mạch điện tử. Chúng được sử dụng trong nhiều giai đoạn khác nhau của quá trình sản xuất, bao gồm:

+ Kiểm tra In-Circuit (ICT): Kiểm tra các kết nối điện và chức năng cơ bản của từng linh kiện trên PCB, phát hiện lỗi như hở mạch, đoản mạch, sai giá trị linh kiện.

+ Kiểm tra chức năng (FCT): Kiểm tra chức năng tổng thể của PCB sau khi lắp ráp hoàn chỉnh,  phát hiện lỗi logic, lỗi phần mềm và các vấn đề chức năng khác.

+ Lập trình thiết bị trên PCB: Cài đặt cấu hình, thông số cho các chip và bộ nhớ, sử dụng phần mềm chuyên dụng để giao tiếp với các thiết bị trên PCB

+ Nạp firmware và dữ liệu vào PCB: Cung cấp phần mềm và dữ liệu cần thiết cho PCB hoạt động nhờ vào sử dụng các phương pháp như lập trình flash, ghi EEPROM hoặc tải bootloader.

+ Sửa chữa và gỡ lỗi PCB: Xác định vị trí và sửa chữa các lỗi được phát hiện trong quá trình ICT và FCT, đảm bảo PCB hoạt động chính xác và đáng tin cậy trước khi xuất xưởng.

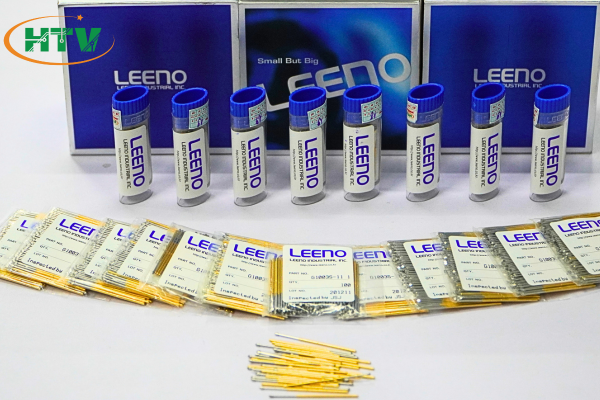

Chân pin kiểm tra PCB của LEENO

>>>Mua chân pin LEENO chính hãng

2. Đặc điểm của chân pin kiểm tra ICT-FCT

- Kích thước và hình dạng: Chân pin ICT-FCT có nhiều kích thước và hình dạng khác nhau để phù hợp với các loại bo mạch điện tử khác nhau.

- Chất liệu: Chân pin thường được làm bằng kim loại dẫn điện như đồng hoặc thiếc để đảm bảo kết nối tốt và truyền tín hiệu hiệu quả.

- Lớp phủ: Một số chân pin có lớp phủ đặc biệt để bảo vệ chống gỉ sét và ăn mòn.

- Số lượng: Số lượng chân pin trên một đầu nối phụ thuộc vào thiết kế của bo mạch điện tử và yêu cầu kiểm tra.

*Chân pin ICT-FCT thường cấu tạo bởi các bộ phận sau:

- Thân pin: Là phần kim loại dẫn điện chính của chân pin.

- Đầu pin: Là phần tiếp xúc với bo mạch điện tử.

- Lớp phủ: Giúp bảo vệ chân pin khỏi môi trường xung quanh.

- Lò xo: Giúp tạo áp lực lên bo mạch điện tử, đảm bảo kết nối chắc chắn.

Cấu tạo chân pin ICT-FCT

*Ưu điểm:

- Dẫn điện tốt, truyền tín hiệu hiệu quả.

- Kết nối chắc chắn với bo mạch điện tử.

- Chịu được nhiệt độ và độ ẩm cao.

- Dễ dàng lắp đặt và sử dụng.

- Tuổi thọ cao.

*Nhược điểm:

- Giá thành cao hơn so với một số loại đầu nối khác.

- Kích thước lớn hơn so với một số loại đầu nối khác.

- Có thể bị gỉ sét và ăn mòn nếu không được bảo vệ đúng cách.

>>>Mua chân pin ICT/FCT chính hãng

3. Chức năng của chân pin kiểm tra ICT-FCT

Khi kiểm tra ICT, tất cả các thành phần riêng lẻ của một bo mạch đều được kiểm tra các lỗi về vị trí hoặc lắp đặt thành phần cũng như các lỗi hàn, cùng nhiều lỗi khác. Tại đây, các hiện tượng đoản mạch và gián đoạn trong đường dẫn dây dẫn, các bộ phận bị lỗi, không chính xác hoặc bị thiếu có thể được phát hiện và thay thế tương ứng.

Điểm kiểm tra (Test Point) là vị trí trên bảng mạch in (PCB) được sử dụng để kết nối với đầu dò (chân pin kiểm tra) trong quá trình kiểm tra ICT. Các điểm kiểm tra này được lên kế hoạch cẩn thận trong quá trình thiết kế PCB để đảm bảo rằng chúng có thể truy cập được và cung cấp thông tin cần thiết để kiểm tra chức năng và tính toàn vẹn của PCB.

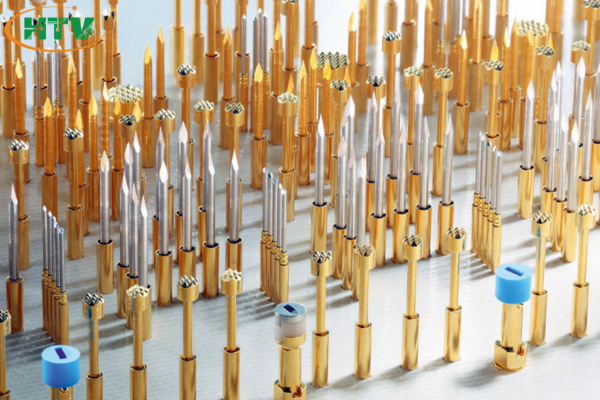

Một số loại chân pin kiểm tra ICT/FCT tương ứng

*Kết nối bo mạch điện tử với thiết bị kiểm tra:

Chân pin ICT-FCT tạo ra kết nối điện giữa các điểm kiểm tra trên bo mạch điện tử với thiết bị kiểm tra ICT/FCT.

Kết nối này cho phép thiết bị kiểm tra ICT/FCT truy cập vào các tín hiệu điện trên bo mạch điện tử để thực hiện các phép kiểm tra chức năng.

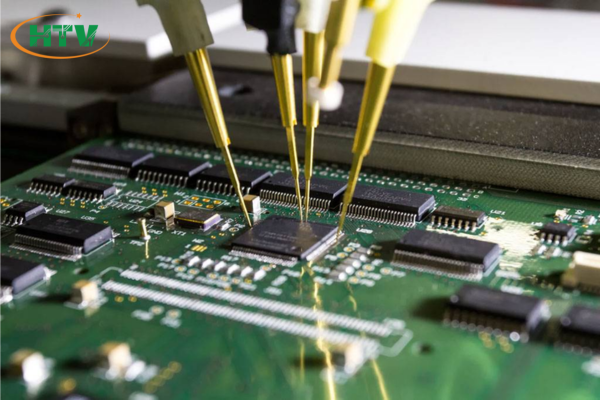

Chức năng của Chân pin ICT-FCT

*Truyền tín hiệu điện:

- Chân pin ICT-FCT truyền tín hiệu điện từ bo mạch điện tử đến thiết bị kiểm tra ICT/FCT.

- Các tín hiệu này bao gồm điện áp, dòng điện và các tín hiệu logic khác.

- Thiết bị kiểm tra ICT/FCT sử dụng các tín hiệu này để đánh giá xem bo mạch điện tử có hoạt động bình thường hay không.

*Hỗ trợ kiểm tra đa điểm:

- Chân pin ICT-FCT cho phép kiểm tra nhiều điểm trên bo mạch điện tử cùng một lúc.

- Điều này giúp tiết kiệm thời gian và nâng cao hiệu quả kiểm tra.

- Các điểm kiểm tra được xác định bởi nhà thiết kế bo mạch điện tử và được đánh dấu trên bo mạch.

>>> Xem thêm dụng cụ kiểm tra

*Đảm bảo chất lượng bo mạch điện tử:

- Chân pin ICT-FCT đóng vai trò quan trọng trong việc đảm bảo chất lượng bo mạch điện tử.

- Bằng cách kiểm tra chức năng của bo mạch điện tử, chân pin ICT-FCT giúp phát hiện lỗi sản xuất và đảm bảo rằng bo mạch điện tử đáp ứng các tiêu chuẩn chất lượng.

Chức năng của Chân pin ICT-FCT

*Ứng dụng đa dạng:

- Chân pin ICT-FCT được sử dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là trong sản xuất thiết bị điện tử.

- Chúng được sử dụng để kiểm tra bo mạch điện tử trong điện thoại thông minh, máy tính, thiết bị gia dụng, ô tô, v.v.

- Ngoài ra, chân pin ICT-FCT cũng được sử dụng trong nghiên cứu và phát triển bo mạch điện tử, sửa chữa và kiểm tra chất lượng bo mạch điện tử.

4. Mua chân pin kiểm tra ICT-FCT chính hãng ở đâu?

HTV Việt Nam là một đơn vị uy tín với nhiều năm cung cấp Chân pin ICT-FCT chính hãng. Chúng tôi cam kết các sản phẩm chất lượng và uy tín. Sản phẩm chân pin có chế độ bảo hành, đổi trả và giá cả cạnh tranh.
